Camino a gvSIG 2.3: Herramienta de Autodetección de Alturas

Una de las herramientas que hemos desarrollado para la próxima versión de gvSIG 2.3 es la de Autodetección de Alturas. El objetivo es facilitar el análisis de ficheros LiDAR para comparar sus resultados en alturas con capas catastrales.

Para abrirla tenemos que abrir una vista y presionar sobre el botón que aparecerá en la barra de Herramientas:

p8

Esta aplicación está dividida en dos partes.

La primera parte denominada “Detección de alturas” nos permitirá analizar un fichero LIDAR clasificado (.las) y extraer una capa de polígonos correspondiente a las parcelas aproximadas de las construcciones divididas por alturas. Las alturas han sido calculadas analizando y calculando una altura media con los puntos LIDAR de alrededor de la construcción.

p1

El resultado obtenido será similar al de la siguiente imagen:

p2

La capa tendrá una tabla de atributos similar a esta:

p3

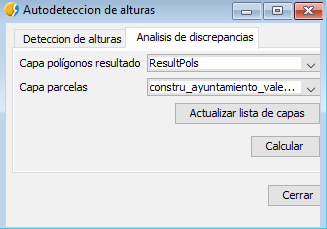

La segunda parte de la aplicación, tiene como objetivo la comparación de las alturas anteriormente calculadas con una capa de parcelas catastral de la zona, mostrándonos como capa final las zonas de las parcelas que tienen las diferencias.

p4

En catastro, la altura de las construcciones está declarada en números romanos, así que durante el proceso la aplicación añadirá un campo nuevo a nuestra capa de parcelas, indicando la altura correspondiente resultado de esa transformación. A cada planta declarada le asignamos una altura de 3 metros por planta.

p5

Ejemplo de capa de construcciones

p6

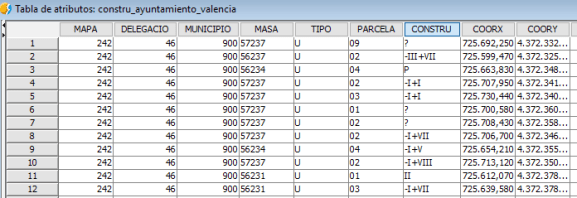

Ejemplo tabla de atributo de construcciones

En esta capa final aparecerá un campo indicando la discrepancia encontrada con la capa de parcelas.

p7

Esta herramienta, principalmente orientada a zonas más rurales, ayudará a analizar y sacar información de ficheros LIDAR clasificados que podemos descargar de diversas fuentes.

Para cualquier duda sobre esta herramienta podéis consultar en la lista de usuarios del proyecto.
