Nueva extensión: Generar leyendas por escala

Seguimos avanzando hacia gvSIG 2.2 con un nuevo complemento que permite trabajar con leyendas por escala (también con etiquetados, pero eso lo veremos en otro post).

El plugin se denomina Complex Legend extension  y, como es habitual, podemos instalarlo a través del administrador de complementos, indicando instalación desde URL y en el desplegable el repositorio de testing (Testing gvSIG repository – http://downloads.gvsig.org/download/gvsig-desktop-testing/).

Veamos como funciona…

Realizamos el proceso habitual para cambiar la Simbología de una capa: abrimos la ventana de “Propiedades” de la capa sobre la que se aplicará la leyenda (con botón derecho sobre el nombre de la capa en la tabla de contenidos de la vista) y seleccionamos la pestaña ‘Simbología’.

23_gvSIG_escalasDentro de las distintas opciones de leyendas disponibles veremos que se ha añadido una nueva: “Símbolo complejo”. La seleccionamos.

24_gvSIG_escalasA continuación se presentará un formulario en el que se comenzarán a definir los rangos de escalas con los que se trabajará y los tipos de leyenda a utilizar en cada tramo.

Podemos incluir nuevos rangos a través del botón ‘añadir‘ (representado con una cruz verde) y eliminar el seleccionado mediante el botón ‘borrar‘ (aspa roja).

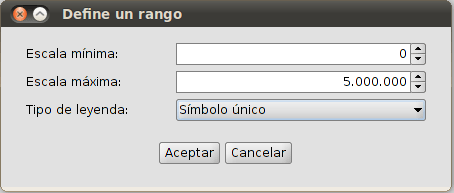

25_gvSIG_escalasEn función de los datos introducidos se irá completando el combo y se rellenará el panel inferior con el formulario necesario para rellenar los parámetros característicos de la leyenda.

26_gvSIG_escalasDespués de esto, sólo queda repetir esta operación tantas veces como rangos se deseen definir para la capa.

27_gvSIG_escalasPulsamos aceptar y vamos a comprobar el resultado. Si todo ha ido bien, la capa irá cambiando la leyenda de forma dinámica en función de la escala a la que se encuentre la vista.

Otra utilidad interesante es que en los rangos no cubiertos por la leyenda no se mostrará ninguna información, es decir, podemos hacer que la capa esté “invisible” para escalas no definidas.

En un próximo post veremos como generar etiquetas por escala.
