gvSeismic: añadir información de sísmica de formatos no soportados

Ya hemos visto como trabajar con los formatos de sísmica soportados por la extensión de gvSeismic en gvSIG. Pero…¿podemos trabajar con nuevos formatos que no soporte la extensión?

En definitiva, en este caso, se trata de generar lo que se conoce como un sistema de parseado nuevo.

Los pasos a seguir serían los siguientes:

  • Añadir una capa nueva a la vista y, dentro de la pestaña Archivo, cargar el nuevo fichero.

03_gvSIG_Seismic

  • En este punto pueden ocurrir dos cosas: que el fichero se muestre o no. Si no se muestra, se deberá escribir un asterisco (*) en el cuadro de texto del nombre de fichero, y pulsar la tecla Intro. Se nos mostrarán todos los ficheros disponibles. Una vez hecho esto, seleccionamos el fichero que queremos añadir a nuestra Vista.

  • Importante: Antes de pulsar el botón “Abrir” debemos seleccionar la opción “CSV file” en el desplegable de tipos de archivo.

04_gvSIG_Seismic

  • Ya tenemos el fichero en la ventana de “Añadir capa”. Ahora vamos a definir las características del parseador para extraer la información. Para ello pulsamos el botón ‘Propiedades‘ y nos dirigimos a la pestaña ‘Advanced‘.

  • Las características a definir son:

    • Header: Indica el nombre de los campos, separados por comas.

      Por ejemplo, según la especificación del UKOOA-84, si este fichero no fuera soportado por la extensión, se debería poner: nombre_linea, num_linea, latitud, longitud, este, norte, elevacion

    • Number of lines to skip: si el fichero tiene cabecera, indicar cuántas líneas lo componen, para que no sean interpretadas como datos.

    • Fields definition: Aquí se especifica la posición de cada uno de los campos sobre la línea de datos.

      Veamos un ejemplo:, si se tiene esta línea (y apoyados en la definición del estándar):

      A-58A-1-A-58A-17 469070050.14N0710535.72W 268745.3 775813.1 123.2

      vemos que comienza con un espacio en blanco, y luego empieza el nombre de línea, que irá desde la 2a posición hasta la 17 (A-58A-1-A-58A-17); el número de punto se ubica entre la 18 y 25 (469); la latitud va desde la 26 a la 35 (070050.14N); la longitud lo hace desde la 36 a la 46 (0710535.72W), etc. Esta línea se rellenaría indicando la posición inicial y la final de cada campo, separando los distintos campos por espacios (en el último campo con indicar únicamente el principio es suficiente):

      2:17 18:25 26:35 36:46 47:55 56:64 65:

    • CRS: el sistema de proyección de los datos del fichero.

    • FieldTypes: el tipo de dato de cada campo: string (texto), integer (número entero), float (número decimal), double (número decimal de coma flotante), boolean (valores binarios verdadero/falso) y geometry (campos con geometrías).

      En el ejemplo: string, integer, string, string, float, float, float

    • Point: se indican los campos que definirán la geometría punto.

      En el ejemplo: este, norte

05_gvSIG_Seismic

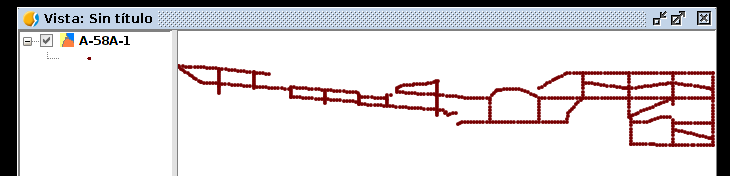

Si la definición de los datos es correcta, la capa se añadirá a la vista:

06_gvSIG_SeismicTerminamos la serie de post dedicada a la nueva extensión gvSeismic. En breve seguiremos publicando post sobre las novedades en las que estamos trabajando en el camino a gvSIG 2.2.
