Generar etiquetas por escala (nueva extensión)

Ya hemos visto como crear leyendas por escalas con la nueva extensión “Complex Legend”. Teniendo ese mismo complemento instalado en nuestro gvSIG también podremos generar etiquetas en función de la escala a la que se encuentre nuestra Vista.

Vamos a repasar su funcionamiento

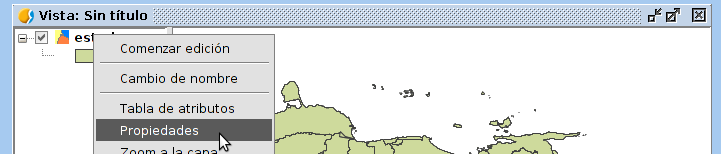

Como siempre, el primer paso será ir a las opciones de etiquetado: abrimos la ventana de propiedades de la capa sobre la que se aplicará el etiquetado (con botón derecho sobre el nombre de la capa en la Tabla de Contenidos de la Vista) y seleccionamos la pestaña ‘Etiquetado‘.

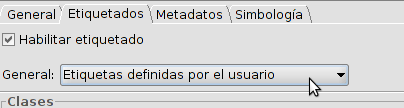

28_gvSIG_escalasLa definición de una etiqueta sensible a la escala se encuentra dentro del panel de “Etiquetas definidas por el usuario”.

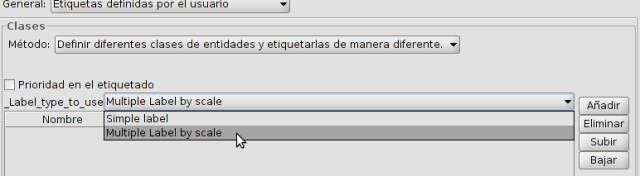

29_gvSIG_escalasPor lo que respecta al panel asociado, apenas ha cambiado su estructura, por lo que se puede manejar de forma habitual; simplemente habrá que tener en cuenta que hay que tener seleccionada la operación “Definir diferentes clases de entidades y etiquetarlas de manera diferente” y la nueva opción de “Multiple label by scale del menú desplegable, tal y como se especifica en la imagen que sigue.

30_gvSIG_escalasUna vez marcada esta opción, se puede añadir una entrada que definirá la etiqueta a mostrar, pinchando directamente sobre el campo de “Expresión de etiqueta” que se ha añadido sobre la tabla.

La ventana que se muestra es muy similar a la que ya se conocía anteriormente, salvo que aparece una nueva pestaña en la parte superior que mostrará el formulario donde se indicará el rango de la escala sobre la que estará visible la etiqueta.

31_gvSIG_escalasUna funcionalidad de lo más interesante, ¿verdad?

About Alvaro

General Manager of gvSIG Association
