Camino a gvSIG 2.4: Herramienta de Información Rápida

Posted on 07/12/2017 by Óscar Martínez

Una herramienta desarrollada para los Talleres de las Jornadas de gvSIG donde se explicó su desarrollo paso a paso, se ha convertido en una herramienta totalmente funcional para los usuarios de la próxima versión de gvSIG 2.4.

El objetivo de la herramienta es el de mostrar información de las entidades vectoriales en forma de etiqueta cuando pasemos el ratón por encima.

Para ello debemos de instalar la aplicación desde el Administrador de Complementos desde gvSIG 2.4. Seleccionamos Instalación desde URL como en la imagen:

Buscaremos en el Filtro la herramienta Quick Info y seleccionaremos su instalación. En caso de tenerla ya instalada este botón aparecerá en verde:

Para activar su uso, debemos de tener una capa vectorial abierta, en este caso tenemos un shapefile abierto. Si presionamos sobre él en la Tabla de Contenidos podremos ir a las propiedades de la aplicación de Información Rápida:

Seleccionamos la opción “Usar un campo” y el campo que queramos de la capa vectorial. Ahora para comenzar su visualización ya podremos activar la aplicación en la Vista después de clickar sobre el botón de la herramienta:

Y al pasar el ratón por encima de las entidades aparecerá un tooltip mostrando la información relativa a ese campo sobre la entidad:

También tenemos la opción de generar etiquetas más complejas. Por ejemplo, queremos que aparezca el nombre de Referencia, delante de la información del campo ‘reference’ de la capa vectorial. Estableceriamos el siguiente formato:

"Reference: %s" % refman

Y se visualizaría así:

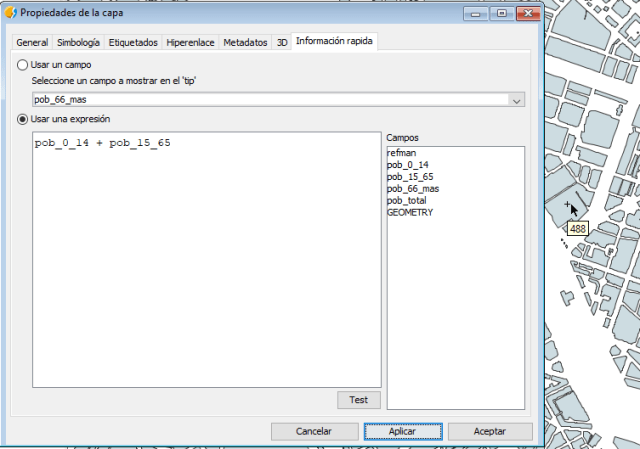

Podemos realizar operaciones matemáticas:

pob_0_14 + pob_15_65

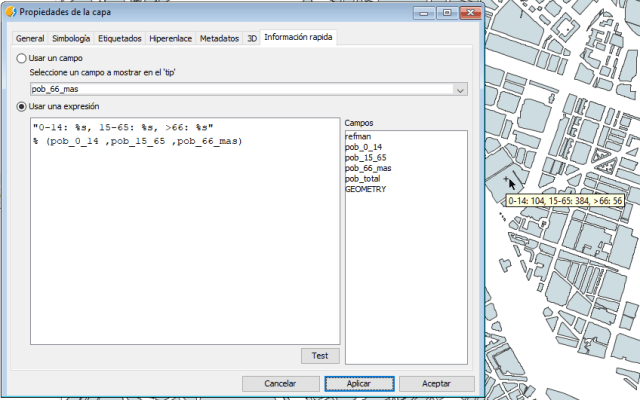

Visualizaciones más complejas con múltiples campos:

"0-14: %s, 15-65: %s, >66: %s"
% (pob_0_14 ,pob_15_65 ,pob_66_mas)

Usando formato HTML para mejorar la visualización:

"<html><b>0-14:</b> %s
<br><b>15-65:</b> %s</br>
<br><b>>66:</b> %s</br>
<html>"
% (pob_0_14 ,pob_15_65 ,pob_66_mas)

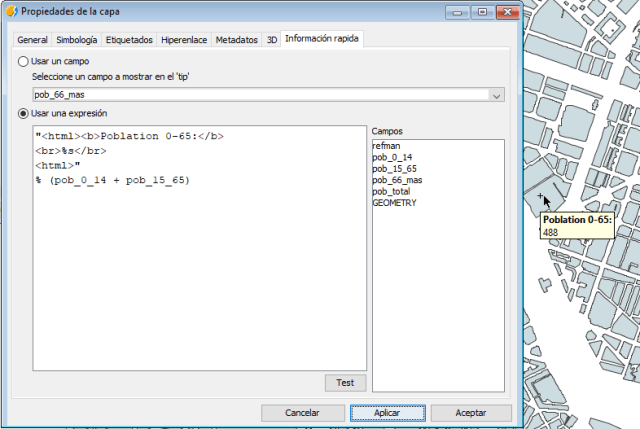

O una mezcla de ambos ejemplos anteriores:

"<html><b>Poblation 0-65:</b>
<br>%s</br>
</html>"
% (pob_0_14 + pob_15_65)

Es una herramienta en desarrollo así que cualquier comentario por vuestra parte o localización de errores será bien recibido. Puedes ponerte en contacto con nosotros directamente en las Listas de Usuario.

También puedes encontrar el código a vuestra disposición en Github: gvsig-desktop-scripting-quickinfo
