Camino a gvSIG 2.5: Herramienta de Dibujo rápido

En ciertos casos viene muy bien tener una opción para realizar anotaciones rápidas sobre las Vistas que tenemos preparadas en gvSIG para destacar ciertas características del mismo, ya sea con el objetivo de resaltarlas con un objetivo explicativo o como un recordatorio para nosotros mismos sobre acciones que tengamos que tomar.

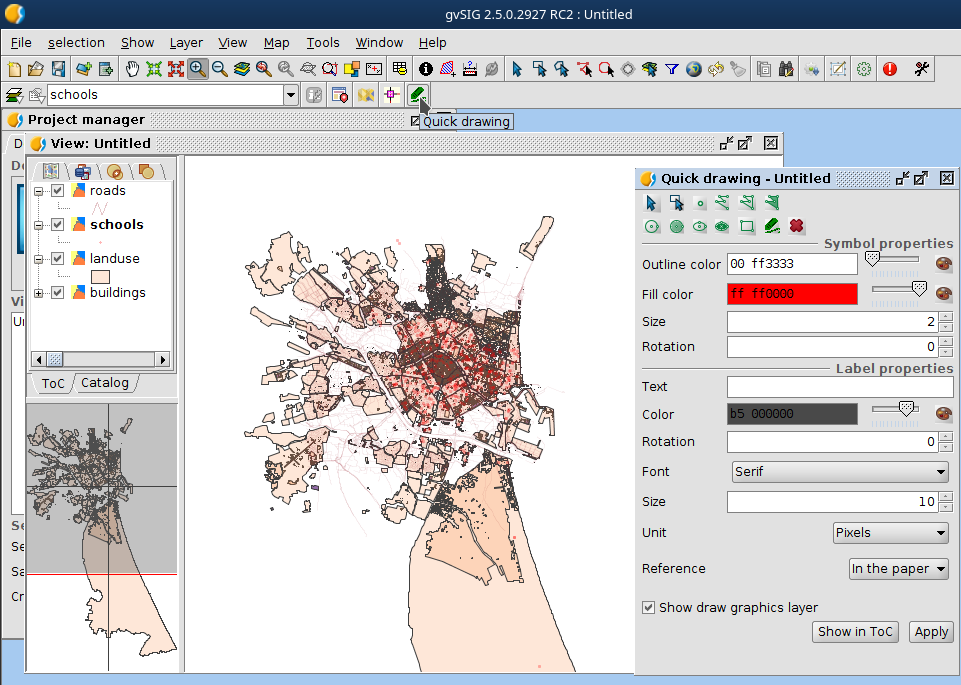

Para ello se ha creado la herramienta de Dibujo rápido que podréis encontrar en la barra de tareas.

Las herramientas que tiene las podemos ver en los iconos para dibujado de puntos, lineas, formas geométricas o dibujo libre. Solo tenemos que seleccionar una de las herramientas y dibujar sobre la vista. Las características de colores, etiquetado, etc que aparecen las herramientas son las que se utilizarán para el pintado de esa herramienta.

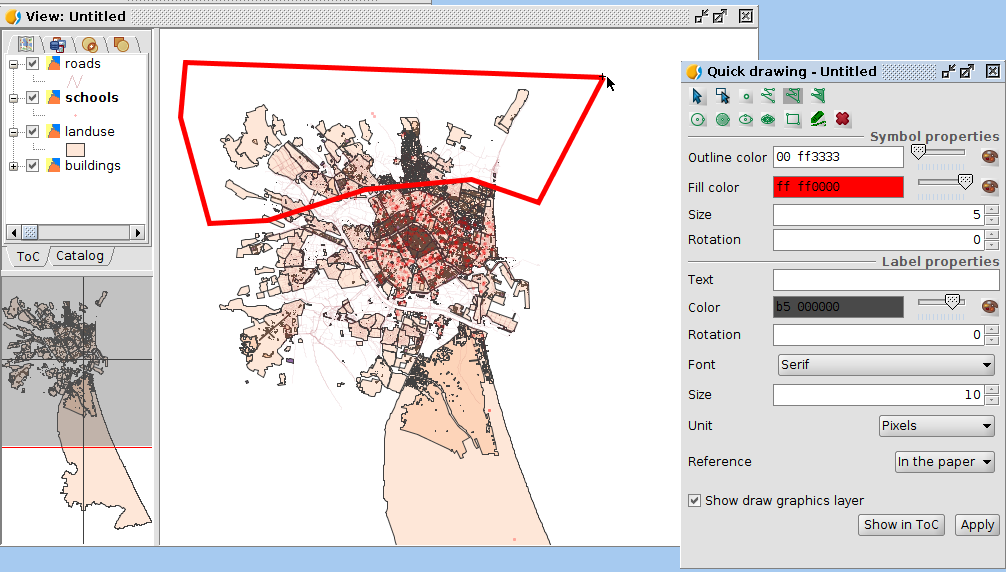

En este caso hemos dibujado un polígono para delimitar una zona en el norte.

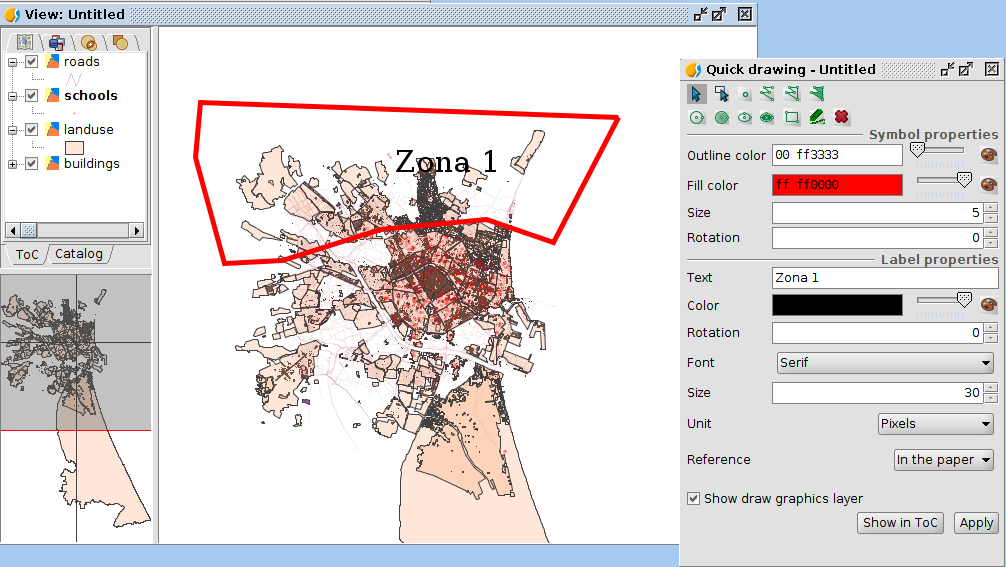

Ahora, con las herramientas de selección (por punto o por rectangulo) que tenemos podemos seleccionar la línea y modificar los atributos que contiene. Por ejemplo, vamos a darle una etiqueta. La seleccionamos, cambiamos los atributos, y la damos al botón de “Aplicar”. Si presionamos sobre el icono de la cruz roja borraríamos el registro seleccionado.

También vamos a usar la herramienta de dibujo libre y la de puntos.

Si queremos desactivar la capa solo tenemos que desactivarla en la opción de “Mostrar capa gráfica”. También podemos cargar la capa en el ToC presionando “Mostrar en el ToC” para utilizar otras herramientas de gvSIG como las de edición propias de gvSIG Desktop.

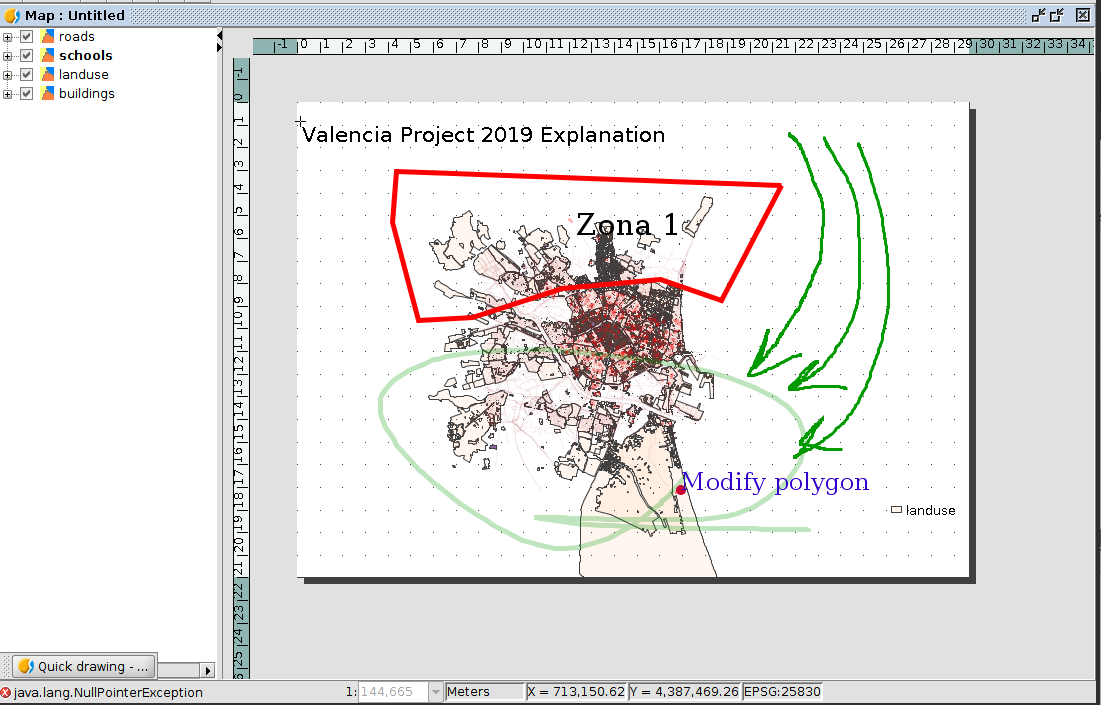

Incluso podemos imprimir esta capa de anotaciones en un mapa si quisiéramos.

Las capas creadas por esta herramienta se guardarán automáticamente en cada Vista con nuestro proyecto. Para cargarlas solo tendremos que ir a la Vista, abrir la herramienta de Dibujo rápido, y presionar en la opción de “Mostrar capa gráfica”.
