Continuamos con las novedades en gvSIG 2.3 relacionadas con Segmentación dinámica. En este post veremos la herramienta de “Crear rutas”.

Esta herramienta sirve para crear rutas a partir de una capa de líneas. Su funcionamiento consiste en la agrupación de las geometrías de la capa de origen en una única entidad lineal mediante un atributo común.

Esta capa debe tener un atributo que sirva para identificar cada una de las rutas que se desean crear.

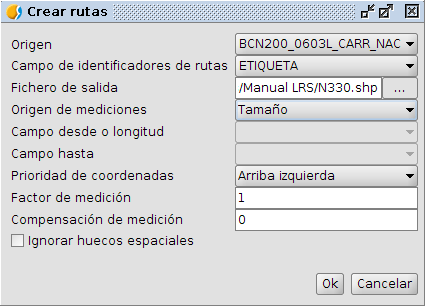

Al activar la herramienta, gvSIG muestra el siguiente cuadro de diálogo.

El usuario puede indicar:

• “Origen”, la capa de entrada.
• “Campo de identificadores de ruta”, el atributo de la tabla de la capa de lineas “Origen” que contiene el identificador de la ruta.
• “Fichero de salida”, el archivo en el que se desea que se guarden los resultados.
• “Origen de mediciones”, mostrará 3 opciones para seleccionar de donde se van a tomar las medidas para la dimensión M:
  • Longitud, la medición se basará en la longitud gráfica de la linea original
  • Un campo, la capa original deberá tener un campo que indique la longitud de cada uno de los tramos a enrutar y la medición se basará en dicho campo
  • Dos campos, la capa original deberá tener dos campos que indiquen la coordenada M del primer y último vértices de cada tramo y las mediciones se basarán en dichas M mediante interpolaciones.
• “Campo desde o longitud”. Estará habilitado cuando alguna de las opciones “Un campo” o “Dos campos” esté seleccionada en “Origen de mediciones”:
  • con “Un campo” se utilizará éste como medida del tramo
  • con “Dos campos” se utilizará éste como coordenada M del primer vértice del tramo
• “Campo Hasta”, se utilizará como coordenada M del ultimo vértice del tramo. Estará habilitado cuando la opción “Dos campos” esté seleccionada en “Origen de mediciones”.
• “Prioridad de las coordenadas”. Estará habilitado solo cuando “Longitud” o “Un campo” esté seleccionado en “Origen de mediciones”. Este valor servirá para decidir el vértice por el que se empezarán a acumular las mediciones y tendrá cuatro posibles opciones:
  • arriba – izquierda
  • abajo – izquierda
  • arriba – derecha
  • abajo – derecha
• “Factor de medición”, el usuario puede introducir un factor por el que se multiplicarán las mediciones antes de introducirlas en la coordenada M de los vértices. Tiene un valor por defecto de 1.
• “Compensación de medición”, el usuario puede introducir un valor que se sumará a las mediciones antes de introducirlas en la coordenada M de los vértices. Tiene un valor por defecto 0,0.
• “Ignorar huecos espaciales”, decidir si se desea que el tamaño de los huecos entre las geometrías se debe tener en cuenta para el caĺculo de las medidas. Estará habilitado solo cuando “Longitud” o “Un campo” esté seleccionado en el “Origen de mediciones”. Si está seleccionado no tendrá en cuenta la distancia entre el último vértice de un tramo y el primero del siguiente, y si no lo está, la distancia entre ellos repercutirá en el calculo de la coordenada M del primer vértice (y posteriores) del siguiente tramo.

Al aceptar el cuadro de diálogo, gvSIG generará el archivo de la “capa de salida” que contendrá las lineas de la capa original agrupadas en nuevas entidades según el valor de “Identificador de ruta” y el resto de opciones que el usuario haya introducido.

Si, previamente a la ejecución de la herramienta, la capa de origen tenía una selección solo se realizará el proceso sobre los elementos seleccionados.
